Многократно-программируемый оповещатель P-8SK
Состав P-8SK:
- редактор Cool Edit Pro v2.0,
- компилятор Notifier,
- оповещатель P-8SK.
Cool Edit Pro v2.0 - звуковой редактор. Выполняет редактирование звукового файла перед
программированием речевого сообщения и предназначен для выполненения следующих основных функций:
- создание нового звукового WAV файла речевого сообщения,
- редактирование существующего звукового WAV файла речевого сообщения (изменение частоты дискретизации, числа каналов, коррекция
уровня сигнала в разных частях звукового WAV файла речевого сообщения).
Notifier - WAV компилятор. Выполняет подготовку (компиляцию) звукового файла перед
программированием речевого сообщения, а также его запись в многократно-программируемую FLASH память подключенного к
компьютеру оповещателя P-8SK, и предназначен для выполнения следующих основных функций:
- открытие звукового WAV файла речевого сообщения,
- количество одновременно открываемых звуковых WAV файлов ... : 4,
- программирование (запись звукового WAV файла) многократно-программируемой FLASH памяти оповещателя P-8SK с
проверкой на наличие ошибок (верификацией).

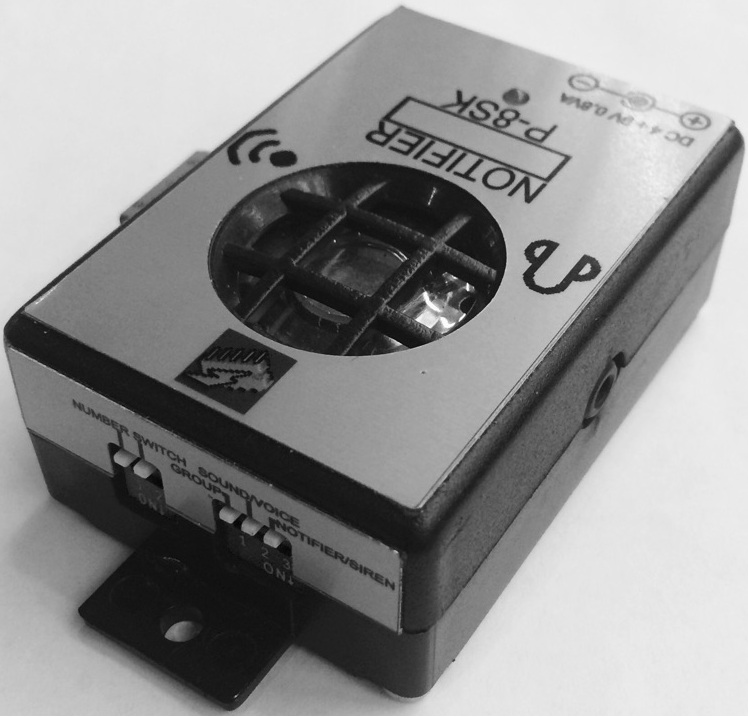

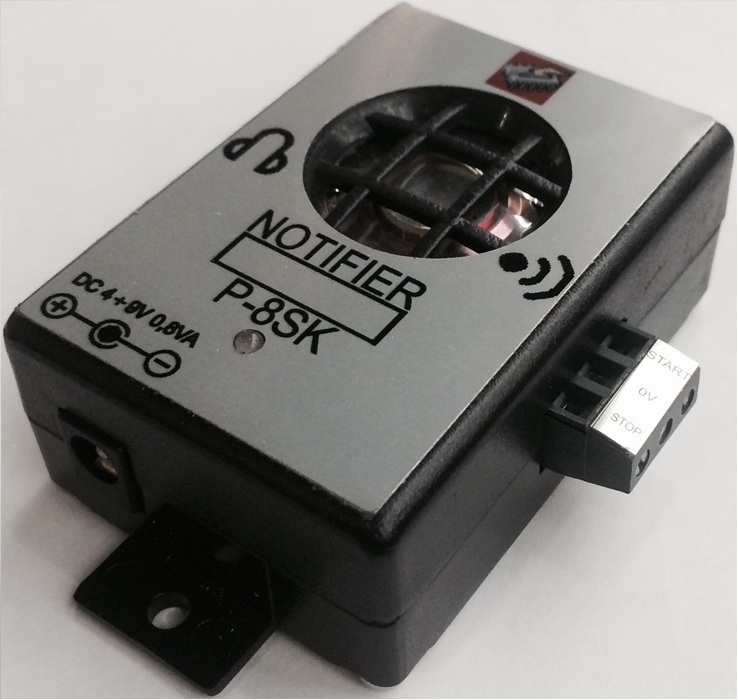

P-8SK - многократно-программируемый оповещатель. P-8SK - конструктивно законченное
изделие в пластиковом корпусе с внешними боковыми проушинами для удобного крепления. Основные тех-
нические характеристики и
функциональные возможности:
- встроенная многократно-программируемая память ........... : FLASH, 4 Мбит,
- частота дискретизации ........................................................... : 4 40,5 кГц,
- длительность записываемого звука ....................................... : 144 сек. при частоте дискретизации 4 кГц,
- подача сигнала высокого уровня на вход сброса немедленно останавливает воспроизведение,
- линейный выход для подключения внешнего звукового устройства (например наушников, усилителя),
- DIP-переключатели режима работы и номера аудиофрагмента или номера тона сирены.
Порядок работы со звуковым редактором Cool Edit Pro v2.0:
- для установки звукового редактора Cool Edit Pro v2.0 запустите файл
cepsetup.exe с прилагаемого CD-ROM диска и далее следуйте указаниям
мастера установки,
- для лицензирования звукового редактора Cool Edit Pro v2.0 запустите файл
cep2reg.exe с прилагаемого CD-ROM диска и далее следуйте указаниям
мастера лицензирования,
- после окончания установки на Вашем рабочем столе появится ярлык "Cool Edit Pro 2.0" для запуска звукового редактора
Cool Edit Pro v2.0 двойным щелчком мышки на нём,
- для создания нового звукового WAV файла речевого сообщения выполните "File > New". В открывшемся окне выберите частоту
дискредитации, число каналов, разрядность, нажмите "OK". Подк-
лючите микрофон к гнезду микрофонного входа компьютера. Создание
звукового WAV файла речевого сообщения начинается после нажатия кнопки "Record". Заканчивается после нажатия кноп-
ки "Stop".
После выполнения "File > Save As..." откроется окно с запросом имени файла для сохранения. Сохраните созданный звуковой WAV
файл речевого сообщения как Windows PCM ( *.wav ) файл,
- для уменьшения размера звукового WAV файла речевого сообщения, сохраните выделенный фрагмент с новым именем. Для коррекции
уровня сигнала в разных частях звукового WAV файла рече-
вого сообщения, выделите фрагмент, выполните
"Effects > Amplitude > Amplify..." и выполните необходимую коррекцию.
Порядок работы с WAV компилятором Notifier:
- обратите внимание, для работы WAV компилятора Notifier требуется наличие операционной системы
Windows 7 ! ! ! ,
- обратите внимание, WAV компилятор Notifier распознаёт только звуковые файлы формата WAV ! ! ! ,
- обратите внимание, звуковые WAV файлы обязательно должны иметь кодировку 8 -бит моно ! ! ! ,
- до подключения многократно-программируемого оповещателя P-8SK к компьютеру, разрешите работу USB-портов. Разрешение работы
USB-портов производится через SETUP компьютера, в со-
ответствии с инструкцией на
компьютер . После выполнения этой процедуры
в свойствах управления компьютером должна
присутствовать запись
"Контроллеры универсальной последовательной шины USB", включающая в себя записи
"USB универсальный хост-контроллер" и "Корневой USB концентратор",
- до подключения многократно-программируемого оповещателя P-8SK к компьютеру , установите драйверы для работы с
многократно-программируемыми оповещателями P-8SK . Для установки драйверов , инсталлируйте пакет
USB TO RS232C ADAPTER VCP с прилагаемого CD-ROM диска . После
завершения , на жёстком диске компьютера будет создан каталог с драйверами
"C:\Silabs\Mcu\CP210x\Windows_2K_XP_S2K3_Vista",
- сняв верхнюю крышку, подключите гнездо XS2
многократно-программируемого оповещателя P-8SK к компьютеру с помощью обычного USB-кабеля для периферийных устройств. При этом
заго-
рается красный Power индикатор, а компьютер автоматически выведет сообщение о том , что обнаружено новое устройство , и
начнёт поиск и создание базы драйверов для него . Укажите выше приведённый путь к каталогу размещения драйверов. Далее
компьютер автоматически выполнит установку драйверов. После завершения, в списке "Порты (COM и LPT)" компьютера должен поя-
виться новый виртуальный COM- порт с названием " Silicon Labs CP210x USB to UART Bridge ( COM3 ) " ,
которому будет присвоен номер COM3 , или следующий свободный , а на
многократно-программируемом оповещателе P-8SK загореться жёлтый Resume индикатор,
- при необходимости деинсталлировать драйверы многократно-программируемых оповещателей P-8SK, следует отключить
многократно-программируемый оповещатель P-8SK от компьютера , запустить "Установка и удаление программ" из
"Панели управления" и удалить "Silicon Laboratories CP210x VCP Drivers for Windows 2000/XP/2003 Server/Vista",
- WAV компилятор Notifier не требует установки. Просто скопируйте
borlndmm.dll, cc3250mt.dll,
CP210xManufacturing.dll,
WAV компилятор Notifier с прилагаемого CD-ROM диска в одну папку,
- для запуска WAV компилятора Notifier дважды щелкните мышкой на его значке . Выберите режим работы "Writer" ,
нажмите "OK" . В открывшемся окне " Программатор оповещателя " выберите номер аудиофрагмента и выполните
"Файл > Добавить речевой файл". С помощью открывшегося окна "Открытие речевого файла" , откройте звуковой WAV файл
речевого сообщения . Если раз-
мер звукового WAV файла речевого сообщения окажется больше свободного объёма встроенной
FLASH памяти многократно-программируемого оповещателя P-8SK, появится соответствующее предупреждение, а файл не
будет открыт,
- для добавления тонального сигнала в конце речевого сообщения, выполните "Файл > Добавить звуковой файл". С помощью
открывшегося окна " Открытие звукового файла " , откройте звуковой WAV файл тонального сигнала . Если размер звукового
WAV файла тонального сигнала окажется больше свободного объёма встроенной FLASH памяти
многократно-программируемого оповеща-
теля P-8SK, появится соответствующее предупреждение, а файл не будет открыт,
- необходимое время паузы между речевым сообщением и тональным сигналом выберите из списка "Off " для речевого сообщения,
- необходимое время паузы в тональном сигнале выберите из списка "Off " для тонального сигнала,
- для записи звукового WAV файла речевого сообщения (программирования ) во встроенную FLASH память
многократно-программируемого оповещателя P-8SK выполните "Запись". В открывшем-
ся окне
"Номер виртуального COM-порта" выберите один из режимов : "AUTO " или "MANUAL " и нажмите " OK " . Индикатор записи
будет показывать ход записи во встроенную FLASH память многократно-программируемого оповещателя P-8SK . По окончании записи
во встроенную FLASH память многократно-программируемого оповещателя P-8SK , в случае отсутствия ошибок поя-
вится
сообщение "Succeeded Downloading Wav File! ". Нажмите "OK",
- многократно-программируемый оповещатель P-8SK готов к использованию по назначению.
Использование по назначению многократно-программируемых оповещателей P-8SK:
- многократно-программируемый оповещатель P-8SK предназначен для хранения звукового WAV файла речевого сообщения и
его воспроизведения. Может использоваться как звуковое сигнальное устройство (сирена), производящее различные тона.
- с помощью штекера DC 2,1/5,5 подключите автономный источник питания к гнезду питания
DC 2,1/5,5 многократно-программируемого оповещателя P-8SK . При этом загорается красный Power индикатор. Схема
подключения приведена на рис. 1:
DC +4 +9V 0,8VА
Рис.1. Схема подключения автономного источника питания многократно-программируемого оповещателя P-8SK
- для воспроизведения хранимого речевого сообщения может использоваться встроенный громкоговоритель . Для этого он с помощью разъёма
BLS-2 должен быть подключен к штырю XP6 . Гром-
кость звучания речевого
сообщения регулируется с помощью потенциометра R25,
- гнездо PJ 3,5/5 линейного выхода служит для подключения к многократно-программируемому оповещателю P-8SK внешнего
звукового устройства (например , наушников , усилителя ) . Внешнее звуковое устройство подключается с помощью TRS штекера
Mini Jack 3,5 mm (mono). В этом случае встроенный громкоговоритель отключается:
Рис.2.
Разъём линейного выхода многократно-программируемого оповещателя P-8SK
- обратите внимание, если для воспроизведения хранимого речевого сообщения используется встроенный громкоговоритель, для питания
многократно-программируемого оповещателя P-8SK реко-
мендуется использовать стабилизированный автономный источник питания
! ! ! ,
- для выбора режима работы многократно-программируемого оповещателя P-8SK служит 3-позиционный DIP-переключатель режима работы
SA1,
- для выбора номера аудиофрагмента или номера тона сирены служит 2-позиционный DIP-переключатель номера
SA2:
ТАБЛИЦА НАБОРОВ КОДОВ НА DIP-ПЕРЕКЛЮЧАТЕЛЯХ
|
---|
| SA1
| SA2
| Описание
| Частота/модуляция
| Звук
|
1.
| 00x
| 00
|
Речевая сирена: аудиофрагмент 1 . Предустановлено: воздушная тревога 1
|
|
|
2.
| 00x
| 01
|
Речевая сирена: аудиофрагмент 2 . Предустановлено: воздушная тревога 2
|
|
|
3.
| 00x
| 10
|
Речевая сирена: аудиофрагмент 3 . Предустановлено: воздушная тревога МЧС
|
|
|
4.
| 010
| 00
|
Звуковая сирена: DIN тон 33404-3, Германия. Сигнализация для рабочих зон, общий сигнал тревоги
|
|
|
5.
| 010
| 01
|
Звуковая сирена: прерываемый тон ISO 8201 . Сигнал эвакуации
|
|
|
6.
| 010
| 10
|
Звуковая сирена: переменный тон
|
|
|
7.
| 011
| 00
|
Звуковая сирена: переменный тон BS Fire tone
|
|
|
8.
| 011
| 01
|
Звуковая сирена : быстрая развёртка BS Fire tone
|
|
|
9.
| 011
| 10
|
Звуковая сирена: средняя развёртка BS Fire tone
|
|
|
10.
| 0xx
| 11
|
Речевая сирена: аудиофрагмент 4. Предустановлено: сигнал МЧС
|
|
|
11.
| 1xx
| 00
|
Речевое сообщение: аудиофрагмент 1. Предустановлено: воздушная тревога 1.
Предустановлен тональный сигнал: прерываемый тон SS031711, Швеция . Сигнал тревоги
|
|
|
12.
| 1xx
| 01
|
Речевое сообщение: аудиофрагмент 2. Предустановлено: воздушная тревога 2.
Предустановлен тональный сигнал: прерываемый тон SS031711, Швеция . Сигнал тревоги
|
|
|
13.
| 1xx
| 10
|
Речевое сообщение: аудиофрагмент 3. Предустановлено: воздушная тревога МЧС.
Предустановлен тональный сигнал: прерываемый тон SS031711, Швеция . Сигнал тревоги
|
|
|
14.
| 1xx
| 11
|
Речевое сообщение: аудиофрагмент 4. Предустановлено: сигнал МЧС .
Предустановлен тональный сигнал:
прерываемый тон SS031711, Швеция . Сигнал тревоги
|
|
|
- для управления работой многократно-программируемого оповещателя P-8SK в режиме речевого
оповещателя служит винтовой клеммник. На 3-ёх контактный винтовой клеммник выведены сиг-
налы управления:
START :
постоянное напряжение +2,5 5,3 VDC включение воспроизведения хранимого речевого сообщения,
0 V
: общий напряжений включения, выключения,
STOP : постоянное напряжение +2,5 5,3
VDC выключение воспроизведения хранимого речевого сообщения:
Рис.3.
Клеммник винтовой управления многократно-программируемого оповещателя P-8SK
- обратите внимание , если в конец речевого сообщения не добавлен тональный сигнал , то после 6-и секундной паузы воспроизведение
хранимого речевого сообщения повторяется . Время паузы можно изменить, выбрав необходимое из списка "Off " для
речевого сообщения. Если тональный сигнал добавлен , то после 1-о секундной паузы начинается воспроизведение тонального сигнала с 1-о
секундной паузой. Из списков "Off " можно выбрать необходимые времена пауз. Воспроизведение можно остановить только с помощью
сигнала STOP ! ! ! ,
- для записи звукового WAV файла речевого сообщения (программирования ) во встроенную FLASH память , сняв верхнюю крышку
, подключите гнездо XS2 многократно-программируемого опове-
щателя P-8SK к
компьютеру с помощью обычного USB-кабеля для периферийных устройств. Когда загорается жёлтый Resume индикатор,
многократно-программируемый оповещатель P-8SK го-
тов к записи звукового WAV файла речевого сообщения (программированию)
во встроенную FLASH память,
- обратите внимание, во время записи звукового WAV файла речевого сообщения (программирования) во встроенную FLASH память
автономный источник питания не нужен, но в случае его выклю-
чения должен быть отсоединён от гнезда питания
DC 2,1/5,5 многократно-программируемого оповещателя P-8SK ! ! ! ,
- обратите внимани , во время записи звукового WAV файла речевого сообщения ( программирования ) во встроенную FLASH
память на штыревую линейку XP4 должен быть установлен миниджам-
пер ! ! ! ,
- обратите внимание, во время эксплуатации многократно-программируемого оповещателя P-8SK рекомендуется снять миниджампер со
штыревой линейки XP4 ! ! ! ,
- многократно-программируемый оповещатель P-8SK поддерживает частоты дискретизации звукового WAV файла речевого
сообщения: 4 40,5 кГц,
- обратите внимание, рекомендуется использовать следующие частоты дискретизации звукового WAV файла речевого сообщения, кГц
! ! ! :
РЕКОМЕНДУЕМЫЕ ЧАСТОТЫ ДИСКРЕТИЗАЦИИ ЗВУКОВОГО WAV
ФАЙЛА РЕЧЕВОГО СООБЩЕНИЯ
|
---|
4,0
| 4,25
| 4,5
| 4,75
| 5,0
| 5,25
| 5,5
| 5,75
| 6,0
| 6,25
| 6,5
| 6,75
| 7,0
| 7,25
| 7,5
| 7,75
| 8,0
| 8,25
| 8,5
| 8,75
| 9,0
| 9,25
| 9,5
| 9,75
|
10,0
| 10,33
| 10,66
| 11,0
| 11,25
| 11,5
| 11,75
| 12,0
| 12,25
| 12,5
| 12,75
| 13,0
| 13,25
| 13,5
| 13,75
| 14,0
| 14,25
| 14,5
| 14,75
| 15,0
| 15,25
| 15,5
| 15,75
| 16,0
|
16,25
| 16,5
| 16,75
| 17,0
| 17,25
| 17,5
| 17,75
| 18,0
| 18,25
| 18,5
| 18,75
| 19,0
| 19,25
| 19,5
| 19,75
| 20,0
| 20,25
| 20,5
| 20,75
| 21,0
| 21,33
| 21,66
| 22,0
| 22,25
|
22,5
| 22,75
| 23,0
| 23,25
| 23,5
| 23,75
| 24,0
| 24,25
| 24,5
| 24,75
| 25,0
| 25,25
| 25,5
| 25,75
| 26,0
| 26,25
| 26,5
| 26,75
| 27,0
| 27,25
| 27,5
| 27,75
| 28,0
| 28,25
|
28,5
| 28,75
| 29,0
| 29,25
| 29,5
| 29,75
| 30,0
| 30,25
| 30,5
| 30,75
| 31,0
| 31,25
| 31,5
| 31,75
| 32,0
| 32,33
| 32,66
| 33,0
| 33,25
| 33,5
| 33,75
| 34,0
| 34,25
| 34,5
|
34,75
| 35,0
| 35,25
| 35,5
| 35,75
| 36,0
| 36,25
| 36,5
| 36,75
| 37,0
| 37,25
| 37,5
| 37,75
| 38,0
| 38,25
| 38,5
| 38,75
| 39,0
| 39,25
| 39,5
| 39,75
| 40,0
| 40,25
| 40,5 |
Технические характеристики многократно-программируемых оповещателей P-8SK:
- напряжение питания
................................................................................................ : нестабилизированное, +4 +9
VDC (стабилизированное, если используется встроенный громкоговоритель),
- потребляемая мощность, не более ......................................................................... : 0,8 VA (если используется
встроенный громкоговоритель),
- корпус ....................................................................................................................... :
настенное крепление,
- температура рабочей среды .................................................................................... : -40 +85
°C,
- температура среды хранения .................................................................................. : -45 +90 °C,
- атмосферное давление ............................................................................................. : 86 106,7
кПа,
- относительная влажность рабочей среды (при +25 °C и ниже) .......................... : 5 95 %,
- относительная влажность среды хранения (при +25 °C и ниже) ........................ : 0 95 %,
- размеры ..................................................................................................................... : 72w x
60d x 30h мм,
- вес .............................................................................................................................. :
0,1 Кг,
- требует установки драйверов,
- энергонезависимая память FLASH для записи звука ........................................... : 4 Мбит,
- частота дискретизации ............................................................................................. : 4 40,5
кГц,
- длительность записываемого звука ........................................................................ : 144 сек. при частоте
дискретизации 4 кГц,
- сигналы управления ................................................................................................. : +2,5
+5,3 VDC,
- разъём подключения автономного источника питания ........................................ : гнездо DC 2,1/5,5,
- разъём подключения внешнего звукового устройства ......................................... : гнездо PJ 3,5/5,
- разъём подключения сигналов управления ........................................................... : клеммник винтовой для 22-14
AWG/сечение провода 0,5 2,5 мм2,
- разъём подключения интерфейса USB .................................................................. : розетка USB тип B,
- энергонезависимая память EEPROM для записи vendor ID, product ID и т.д. ... : 1024 байт.
Для изменения названия или серийного номера многократно-программируемого оповещателя P-8SK ,
надо выполнить перепрограммирование встроенной конфигурационной энергонезависимой EEPROM памяти .
При изготовлении все многократно-программируемые оповещатели P-8SK программируются заводскими установками , со своим уникальным
идентификационным номером . После перепрограммирования идентификационные номера
многократно-программируемых оповещателей P-8SK должны отличаться друг от друга.
Программирование производится через
USB-интерфейс, который одновременно служит источником питания многократно-программируемого оповещателя P-8SK. Сняв верхнюю крышку
, подключите гнездо XS2 многократно-программируемого оповещателя P-8SK к компьютеру
с помощью обычного USB-кабеля для периферийных устройств. Когда загорается жёлтый Resume индикатор,
многократ-
но-программируемый оповещатель P-8SK готов к программированию встроенной конфигурационной энергонезависимой
EEPROM памяти . EEPROM программатор CP210xSetIDs не требует установки . Просто скопируйте
CP210xManufacturing.dll,
EEPROM программатор CP210xSetIDs с прилагаемого CD-ROM диска в одну папку.
Для запуска EEPROM программатора CP210xSetIDs дважды щелкните мышкой на его значке. Откроется окно с полями для
заполнения различных идентификаторов, кода продукта, его названия и т.п.:
CP210x Set IDs
|
---|
Название поля
| Назначение
| Данные
|
Select device to update
| Выбранное устройство
| Служебное имя устройства
|
VID
| Код поставщика
| 10C4
|
PID
| Код производителя
| EA60
|
Max. Power (2mA Units)
| Максимальное потребление тока (2mA на единицу)
| FA
|
Power Use Attributes
| Атрибуты питания
| Bus-powered
|
Release Version
| Номер версии
| 7.7
|
Serial Number
| Серийный номер
| M3Nx
|
Product String
| Название продукта
| NOTIFIER P-8SK |
Для перепрограммирования встроенной конфигурационной энергонезависимой EEPROM памяти
многократно-программируемого оповещателя P-8SK меняйте серийный номер или название продукта в его поле, устанавливайте флажок
напротив и нажимайте "Program Device".
Курсор в виде изображения песочных часов будет показывать ход записи во
встроенную конфигурационную энергонезависимую EEPROM память многократно-программируемого оповещателя P-8SK. По
окончании записи во встроенную конфигурационную энергонезависимую EEPROM память
многократно-программируемого оповещателя P-8SK курсор примет прежний вид.
Техническая документация:
- Мастер установки звукового редакторома Cool Edit Pro v2.0
- Мастер лицензирования звукового редакторома Cool Edit Pro v2.0
- Расположение элементов многократно-программируемого оповещателя P-8SK
- Программирование встроенной конфигурационной энергонезависимой EEPROM памяти
- Воздушная тревога 1, 7000 Hz, 8-bit, Mono
- Воздушная тревога 2, 7000 Hz, 8-bit, Mono
- Воздушная тревога 3, 7000 Hz, 8-bit, Mono
- Воздушная тревога МЧС, 7000 Hz, 8-bit, Mono
- Сигнал МЧС, 7000 Hz, 8-bit, Mono
- Voice, 40000 Hz, 8-bit, Mono, 16 sec
- DIN тон 33404-3, Германия
- Прерываемый тон ISO 8201
- Прерываемый тон SS031711, Швеция
- Переменный тон 825/1025 Гц
- Переменный тон 800/970 Гц, BS Fire tone
- Быстрая развёртка, BS Fire tone
- Средняя развёртка, BS Fire tone
- 660 Hz at 0,15 sec (Swedish Fire Alarm), 20000 Hz, 8-bit, Mono, 0,15 sec
- 660 Hz at 0,875 sec (Swedish Fire Alarm), 9250 Hz, 8-bit, Mono, 0,875 sec
- 660 Hz at 1,8 sec (Swedish Fire Alarm), 4500 Hz, 8-bit, Mono, 1,8 sec
- 970 Hz at 0,25 sec, 20000 Hz, 8-bit, Mono, 0,25 sec
- 970 Hz at 1 sec (Back-Up), 8000 Hz, 8-bit, Mono, 1 sec
- 2850 Hz at 0,15 sec (Pelican Crossing), 20000 Hz, 8-bit, Mono, 0,15 sec
- 2850 Hz at 1 sec (Back-Up), 8000 Hz, 8-bit, Mono, 1 sec
: 482590500 ,
Телефон : +7-812-9231294 ,
Тел. / Ф. : +7-812-3250215 ,
E-mail:
sb-devices@mail.ru ,
Skype : sb-devices .
